Conexión En Serie y Conexión En Paralelo

Debido a la gran variedad de amplificadores y subwoofers, tanto en cantidad de canales, cantidad de bobinas, impedancias diferentes, al momento de conectar mas de un subwoofer ya no es tan sencillo como conectar solo "positivo con positivo" y "negativo con negativo".

( Para este tutorial woofer y subwoofer es lo mismo )

Ejemplo de conexión de un subwoofer bobina sencilla:

Conexion en serie de 1 Subwoofer

Un solo subwoofer de bobina sencilla se conecta: el cable positivo del subwoofer a la terminal positiva del amplificador, y el cable negativo del subwoofer a la terminal negativa del amplificador. En casos donde hay que conectar mas de un subwoofer dependiendo de la carga que se le quiera dar al amplificador utilizamos las conexiones en serie o paralelo, o incluso combinarlas. La idea es sacar lo mas que se pueda al amplificador sin sobrecargarlo. El amplificador no sabe (ni le importa) cuantos subwoofers o bobinas se le conecten, lo único que le importa es que la carga no sea mayor de lo que el amplificador puede soportar.

En la conexión en serie las impedancias de los woofers se suman, estos es que si tienes 2 woofers de bobina sencilla a 4 ohms cada una, conectadas en serie el amplificador tendrá una carga de 8 ohms.

2 woofers conectados en serie

Ejemplo de 2 woofers conectados en serie.


Conexiones en paralelo

En una conexión en paralelo ocurre lo contrario que en la conexión en serie, ya que el total de la impedancias ira bajando y la carga para el amplificador aumentara entre mas woofers en paralelo se conecten.

2 woofers de bobina sencilla conectados en paralelo

En una conexión con 2 woofers de 4 ohms cada uno el resultado será 2 ohms.

La formula para sacar el total de los ohms en una conexión en paralelo es la siguiente: 1/R + 1/R + 1/R = 1/Rt

R es el valor de la impedancia, 1 se divide entre el valor de la impedancia, ejemplo de 2 woofers de 4 ohms cada uno: (1 / 4 ohms) + (1 / 4 ohms) = 1 / .5 = 2 ohms

3 woofer paralelo bobina sencilla

Si conectamos 3 subwoofers en paralelo con bobina de 4 ohms cada una la carga para el amplificador será de 1.333 ohms

En las conexiones en paralelo hay que tener cuidado de no sobrepasar el limite del amplificador, hay que recordar que entre mas subwoofers en paralelo se conecten menor será la impedancia y mayor será la carga para el amplificador.. a mayor carga el amplificador dará mas potencia pero también será mas "trabajo" o estará mas forzado el amplificador.



Woofer de doble bobina

En un woofer de doble bobina cada bobina se considera como si fuera un woofer, por lo que las mismas formulas se aplican.La siguiente imagen es un ejemplo de un woofer doble bobina conectado en serie.. en las conexiones en serie las impedancias se suman por lo que la carga al amplificador disminuye.

1 subwoofer doble bobina conectado en serie

En la siguiente imagen podemos apreciar la conexión de un woofer de doble bobina conectado en paralelo.. si las bobinas fueran de 4 ohms cada una el resultado de la conexión seria de 2 ohms.

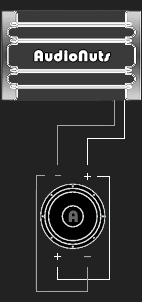

1 woofer en paralelo de doble bobina

A continuación podemos ver 2 woofers de doble bobina conectados en paralelo. Esta es una de las conexiones mas comunes cuando se utilizan amplificadores de 1 canal estables a 1 ohm y 2 woofers doble bobina de 4 ohms cada una.

Ejemplos:

Si los subwoofers son de bobina de 4 ohms el resultado seria 1 ohm. Si los subwoofers son de bobina de 2 ohms el resultado de la conexión será de 0.5 ohms.

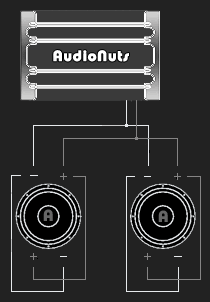

2 woofers de doble bobina en paralelo

Cuando tenemos 3 subwoofers de doble bobina podemos utilizar una conexión en serie / paralelo. En este tipo de conexión las bobinas se conectan en serie y los woofers en paralelo uno con otro.

Ejemplos: Si las bobinas son de 4 ohms obtenemos una carga de 2.67 ohmsSi las bobinas son de 2 ohms el resultado es 1.33 ohms.

3 woofers conectados en serie / paralelo



También podemos conectar los 3 subwoofers en paralelo, aquí se conectan las bobinas y los subwoofers entre ellos en paralelo..

Ejemplos:Con bobinas de 4 ohms el resultado es 0.67 ohmsCon bobinas de 2 ohms serian 0.33 ohms

3 woofers doble bobina en paralelo

Hasta ahorita hemos hablado solamente de woofer / subwoofers y amplificadores de 1 canal. Pero es lo mismo para amplificadores de 2 o 4 canales y bocinas normales. La impedancia para el amplificador es la misma no importa si es de un subwoofer, bocina (altavoces) normal o unos tweeters, esto es que 4 ohms son 4 ohms, no importando si son de un woofer o una bocina normal.
